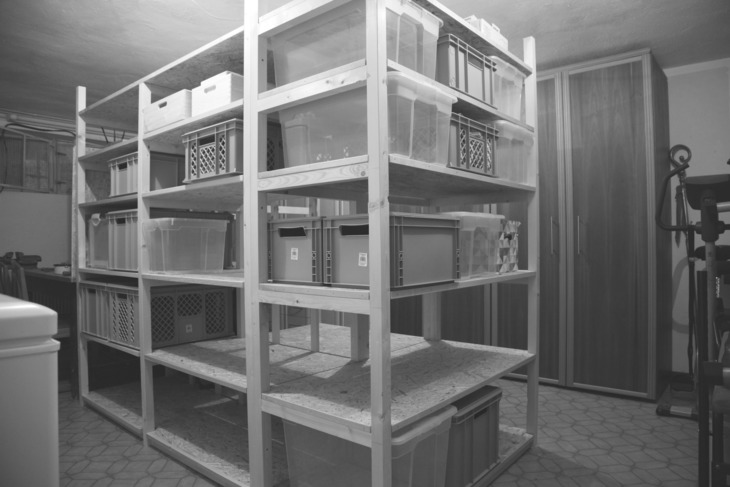

Nachdem ich letzte Woche die Kanten an die OSB Platten angebracht habe, konnten wir diese Woche das Regal, oder eigentlich die Regale, es sind ja drei, aufstellen. Das Aufstellen geht am Besten mit Helfer – so kann einer die Steher halten, während der andere die Fächer einlegt. Erst durch das verschrauben der Fächer erhält das Regal seine Stabilität. Zusätzlich haben wir die Regal untereinander verschraubt, das gibt noch einmal guten Halt.
Details zur Bauweise sind hier zu finden.
Die untersten Fächer haben die Sockelleiste untergeschraubt.

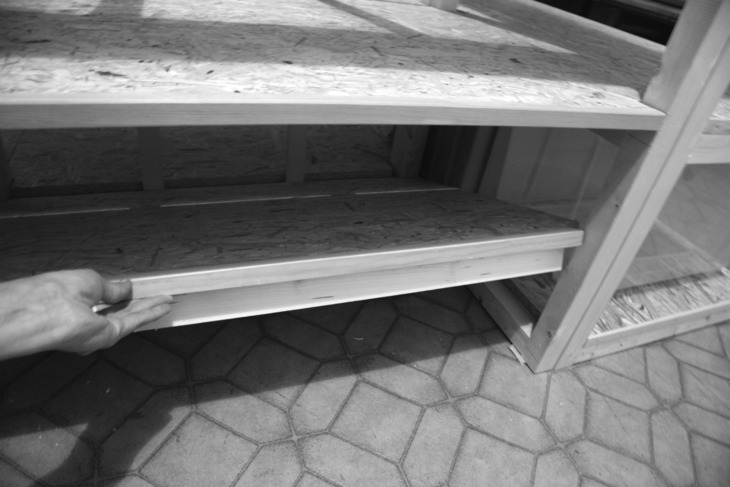

Die untersten Fächer habe ich nicht verschraubt. Unter sie habe ich etwas von der Vorderkante zurückgesetzt noch Leisten geschraubt – so kann nichts unter das Regal rollen, man kann aber dennoch unten dazu, indem man das Fach einfach hoch kippt.
An der Rückseite eines der Regale 5x2er Latten geschraubt. Diese Gitterstreben verhindern, dass Dinge hinten hinunter kullern – wenn das Regal an der Wand steht, braucht man das nicht.

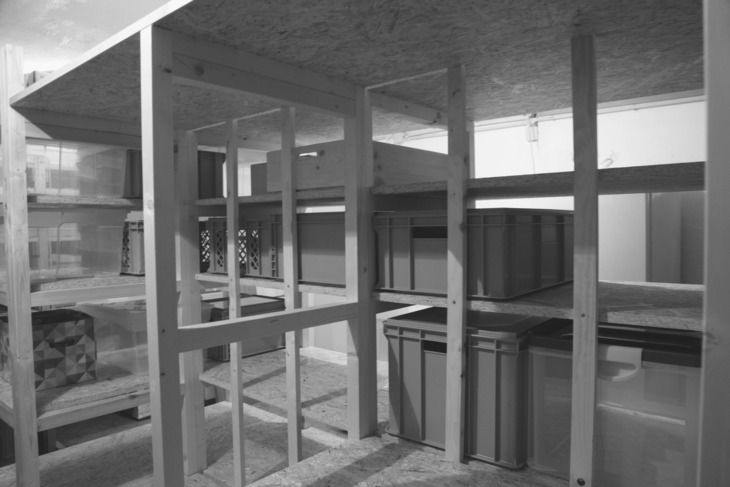

Gitterstreben zwischen dem Fächerregal und dem Kleiderregal verhindern dass Kisten zu weit nach hinten geschoben werden.
Ich habe während dem Bau Zeitaufzeichnung geführt. Ist doch immer wieder aufschlussreich, wobei man sich verschätzt. Rechnet ich die Zeit für das Bekanten der Platten nicht mit, komme ich auf eine reine Bauzeit von 16 Stunden – darunter fällt die Zeit für den Materialzuschnitt, das Dübeln und Verleimen der Steher, das Ausklinken der Platten und den Aufbau. Planung und Materialbesorgung schlagen nochmal mit sieben Stunden zu buche. Satte 19 Stunden habe ich für das Zuschneiden, Verleimen und bündig machen der Kanten gebraucht. Also mehr als für den ganzen restlichen Bau. Die 19 Stunden inkludieren allerdings den Bau einer Vorrichtung für die Oberfräse, und Experimente mit diversen Techniken. Wer hier schon Erfahrung hat, schafft das Bekanten also sicher in einem Bruchteil, ich würde schätzen ein Drittel der Zeit. Selbst dann ist der Aufwand im Verhältnis zur restlichen Bauzeit hoch, noch höher dann, wenn man die Platten rundum bekantet.
Hier im Detail die Skizzen und Materiallisten der drei Regale
Doppelregal
| Pos. | Anzahl | Bezeichnung | Maße (mm) | Material |
|---|---|---|---|---|
| 1 | 6 | Pfosten | Länge: 1835 Breite: 50 Dicke: 50 | Fichte |
| 2 | 18 | Streben | Länge: 520 Breite: 50 Dicke: 50 | Fichte |
| 3 | 6 | Gitterstäbe | Länge: 1785 Breite: 50 Dicke: 20 | Fichte |
| 4 | 2 | Sockelleiste | Länge: 840 Breite: 50 Dicke: 20 | Fichte |
| 5 | 10 | Einlegeplatten | Länge: 915 Breite: 600 Dicke: 22 | OSB |
| 6 | 1 | Eingeleplatte Oben | Länge: 1830 Breite: 600 Dicke: 22 | OSB |

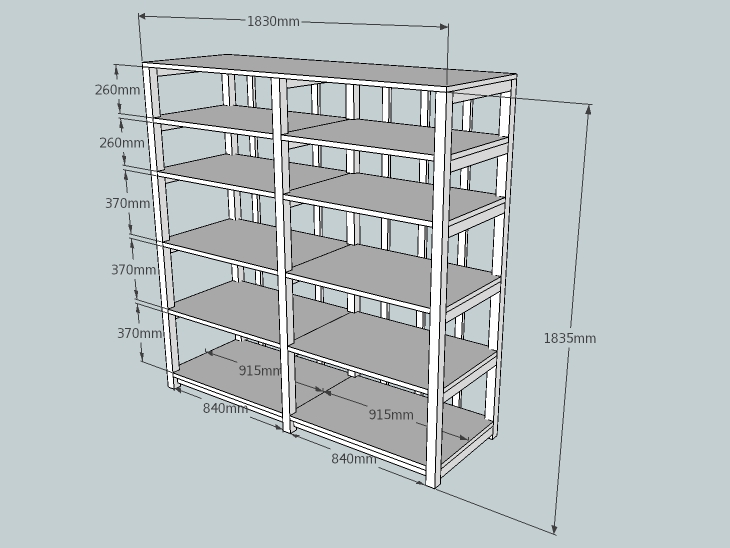

Skizze Doppelregal
Das erste Regal hat zwei mal sechs Fächer übereinander. Die nutzbare Breite der Fächer (also ohne Steher) ist 840mm, pro Fach bringt man hier gut zwei Kisten mit 60x40cm unter – ein Standardmaß bei Aufbewahrungsboxen. Die Fächer liegen am mittleren Steher nur halb auf – beim Ausklinken der Fächer also auf einer Seite auch nur die halbe Breite der Steher wegnehmen! An dieses Regal kamen die bereits erwähnten Gitterleisten, weshalb die Steher eine Gesamttiefe von 62cm haben, die Fächer sind so wie bei allen anderen Regalen 60cm tief.
Kleiderregal
| Pos. | Anzahl | Bezeichnung | Maße (mm) | Material |
|---|---|---|---|---|
| 1 | 6 | Pfosten | Länge: 1835 Breite: 50 Dicke: 50 | Fichte |
| 2 | 21 | Streben | Länge: 500 Breite: 50 Dicke: 50 | Fichte |
| 3 | 2 | Sockelleiste | Länge: 840 Breite: 50 Dicke: 20 | Fichte |
| 4 | 4 | Einlegeplatten | Länge: 915 Breite: 600 Dicke: 22 | Fichte |
| 5 | 1 | Eingeleplatte Oben | Länge: 1830 Breite: 600 Dicke: 22 | OSB |
| 6 | 2 | Kleiderstangen | Länge 840 |

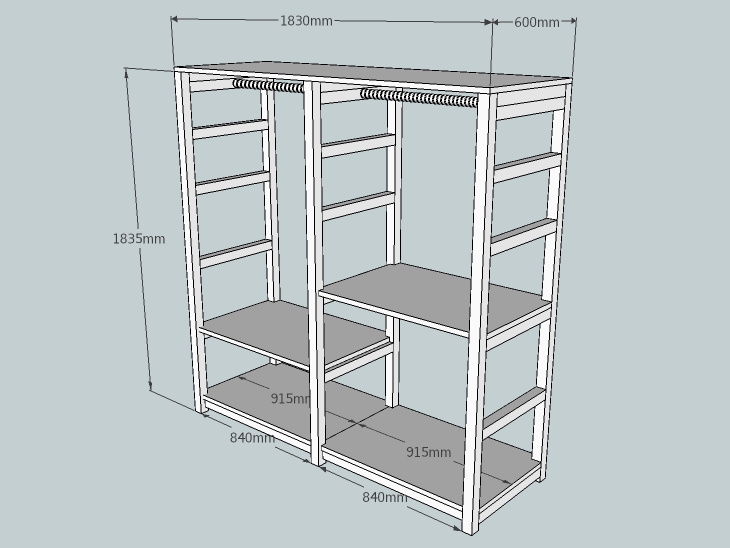

Skizze Kleiderregal
Das Kleiderregal hat die gleichen Eckdaten wie das vorige Regal, mit der Ausnahme dass es im oberen Bereich statt der Regalböden zwei Kleiderstangen hat. Hier kann man Sportgewand auslüften lassen, bevor es wieder zurück in die Kleiderkästen kommt. Um genug Platz zwischen Kleiderstange und obersten Regalboden zu schaffen, wurde hier eine zusätzliche Strebe direkt unterhalb der obersten Strebe angebracht.
Einfaches Regal
| Pos. | Anzahl | Bezeichnung | Maße (mm) | Material |
|---|---|---|---|---|
| 1 | 4 | Pfosten | Länge: 1835 Breite: 50 Dicke: 50 | Fichte |
| 2 | 12 | Streben | Länge: 500 Breite: 50 Dicke: 50 | Fichte |
| 3 | 1 | Sockelleiste | Länge: 1120 Breite: 50 Dicke: 20 | Fichte |
| 4 | 6 | Einlegeplatten | Länge: 1220 Breite: 600 Dicke: 22 | OSB |

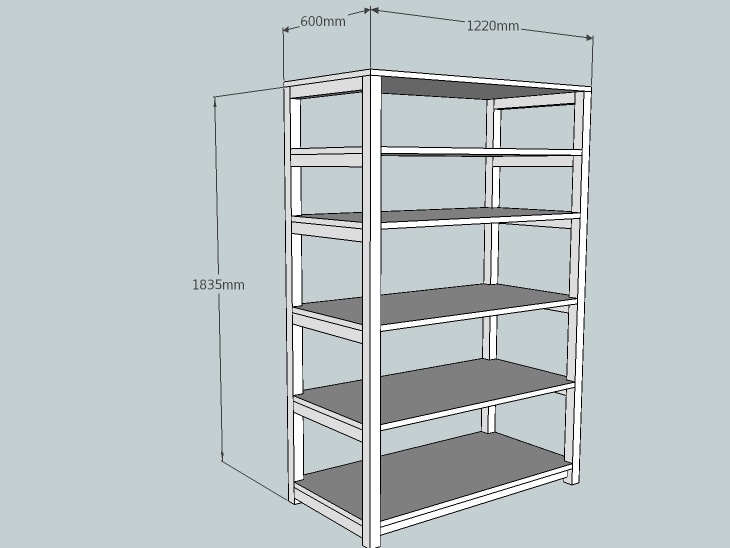

Skizze einfaches Regal
Dieses einfache Regal hat eine Fachbreite von 124 Zentimetern. Es steht quer zu den anderen beiden Regalen. Da es keinen mittigen Steher hat, sind die Ausklinkungen der Fächer hier rundherum gleich.

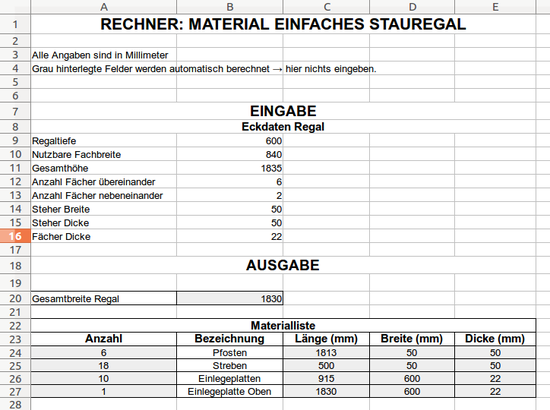

Screenshot des Excel-Rechners
Kaum standen die Regale, hatte mein Freund weitere Ideen, wo wir noch solche Stauraum Regale brauchen. Ich habe also eine kleine Excel-Datei geschrieben, mit der ich die Stückliste für diese Art von Regal schnell ausrechnen lassen kann. Man gibt die Eckdaten wie Gesamthöhe, Anzahl der Fächer übereinander und nebeneinander, oder Breite und Dicke der Steher ein, und erhält als Ausgabe die fertige Materialliste.
Excel Rechner für die Materialliste zum einfachen Regal hier herunterladen
Der Rechner ist für Regale mit immer gleichen Fachbreiten ausgelegt. Falls Interesse besteht, könnte man ihn erweitern und etwa auch Regale mit unterschiedlichen Fachbreiten berechnen.
