Kleiner Köcher Version 1

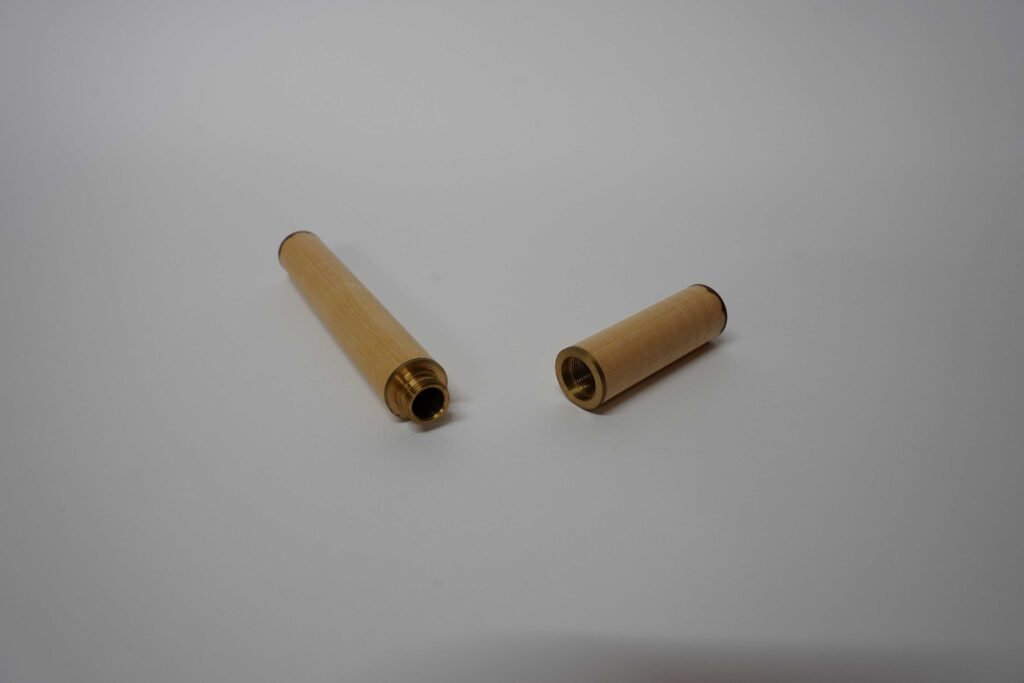

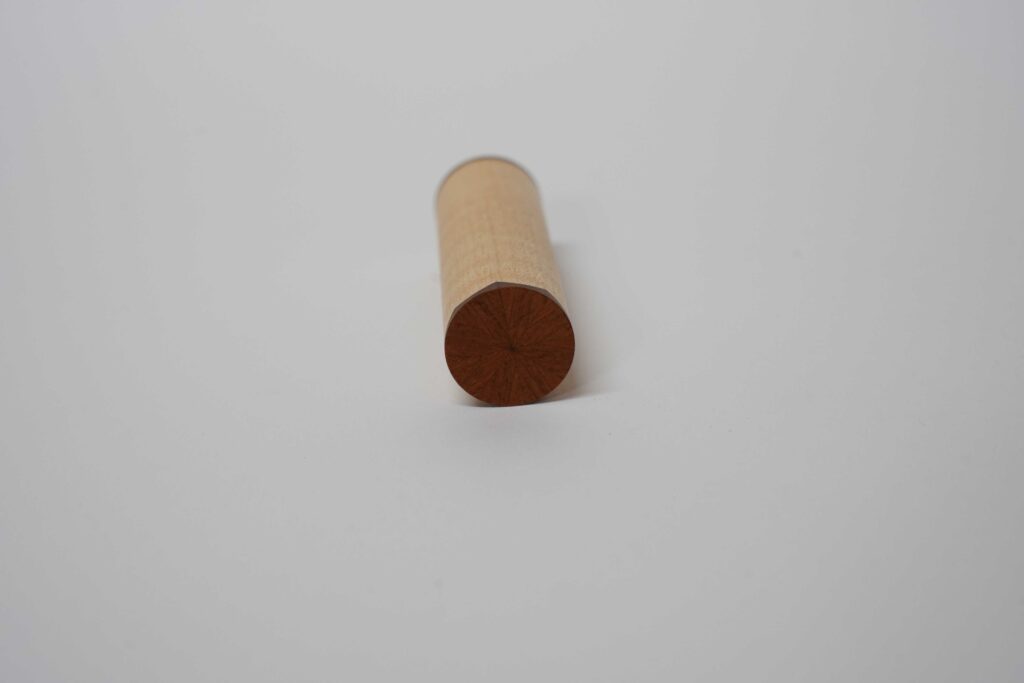

Hölzerner Köcher zur Aufbewahrung edler Schreibgeräte.

Einige Zeit nachdem ich meine Zeichenrollenköcher vollendet hatte, kam mir die Idee, die gleichen Stücke in klein auszuführen, gerade so groß, dass ein schlanker Kugelschreiber hineinpasst. Das heißt, mir schwebte ein Maß von ungefähr 20 mm Durchmesser und 180 mm Länge vor. Im gleichen Moment gingen mir allerdings einige Fragen durch den Kopf: Wie kann ich überhaupt so kleine Teile zur Bearbeitung einspannen? Welche Vorrichtungen benötige ich, um die einzelnen Teile sicher und präzise maschinell bearbeiten zu können? Lassen sich so kleine Teile überhaupt noch mit dem Hobel anpassen, wie ich es von größeren Objekten gewohnt war? Der Schwierigkeiten wohl bewusst, blieb es erst einmal bei der Idee beruhen.

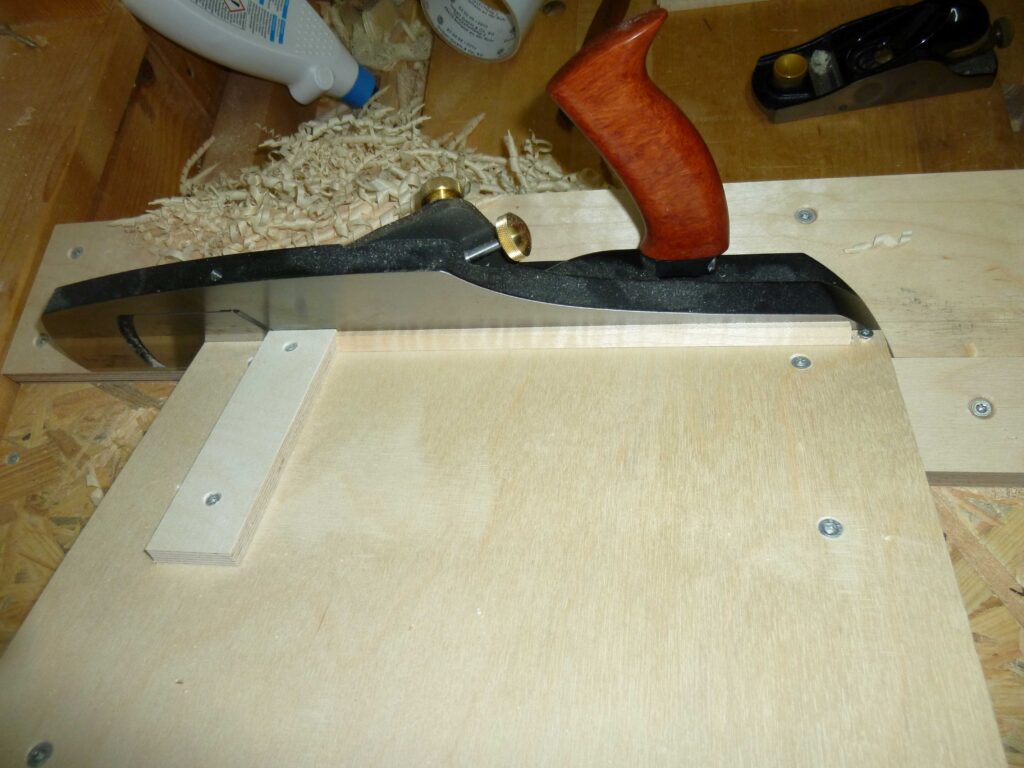

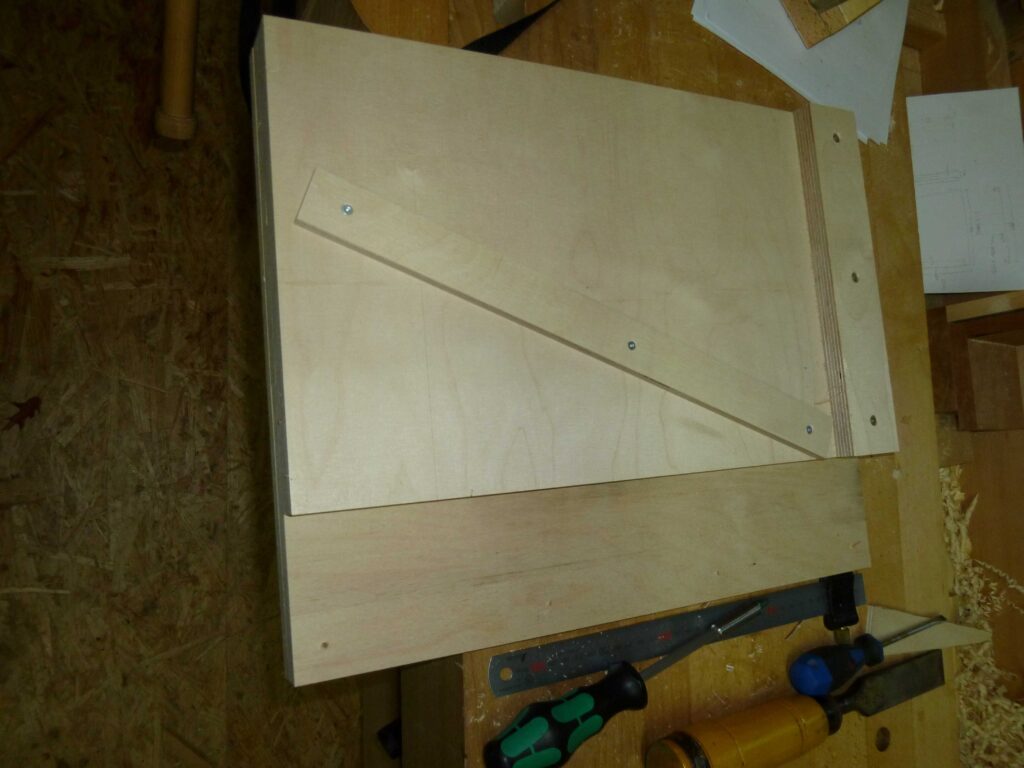

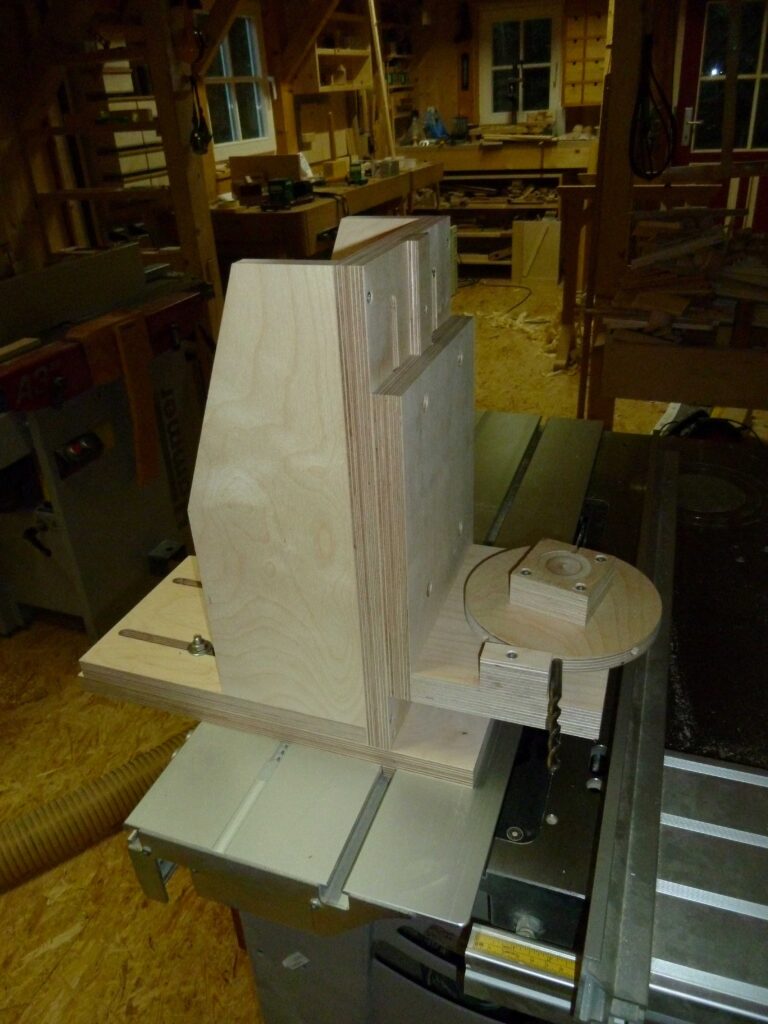

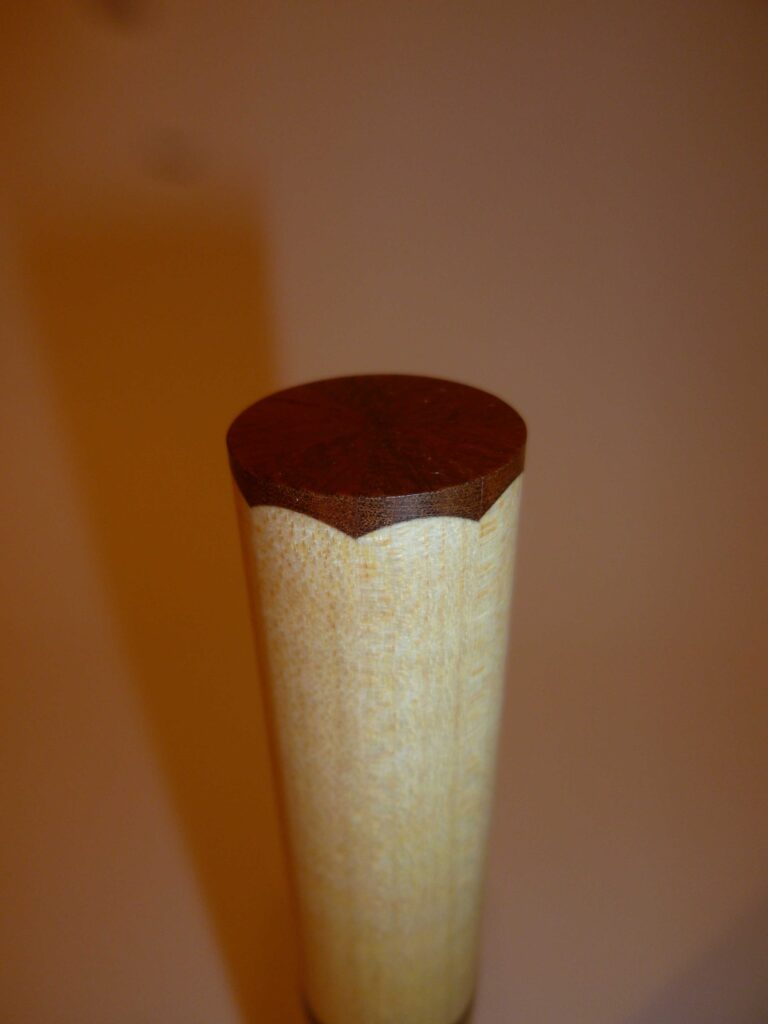

Schließlich wagte ich den Versuch. Es entstand ein Direktteilgerät für die Formatkreissäge, welches sich in zwei Achsen verstellen lässt (zum Schneiden der Gehrungen an Deckel und Boden), sowie zwei spezielle Stoßladen, um die Gehrungen an den Seiten der Dauben sowie die Dreiecke für Deckel und Boden hobeln zu können. Obwohl ich die Winkel der Stoßladen mit möglichst großen Referenzlängen geometrisch konstruiert hatte und bei der Fertigung des Teilgerätes versuchte, die Toleranzen so gering wie möglich zu halten, kam ich um die bittere Einsicht nicht herum: Irgendwann stößt man halt einmal beim Vorrichtungsbau aus Holzwerkstoffen hinsichtlich der Präzision an eine Grenze. Die Ergebnisse waren zwar sehr gut, für eine perfekte Passung aller Teile reichten die Toleranzen der Vorrichtungen jedoch nicht aus. Also stand wieder Nacharbeiten auf dem Plan. Und trotz meiner anfänglichen Zweifel, so kleine Teile mit dem Hobel im hundertstel Millimeter Bereich nacharbeiten zu können, stellte sich wieder der Blockhobel mit leicht gerundetem Hobeleisen als die einzige Lösung dar, eine absolut perfekte Passung aller 40 Gehrungen zu erzielen. Nach diesem erfolgreichen Prototyp konnte ich mich nun daran begeben, die eigentliche, noch etwas komplexere Komposition in Angriff zu nehmen.
