Funktioniert wie der Kerf-Maker nur dass keine Kerben sondern Abschnitte gesägt werden. Die Abmessung des zu sägenden Werkstückes kann, wie beim KM, abgetastet werden oder aber an einer Skala eingestellt werden. Im Unterschied zum KM sitzt die Einstellschraube hinten am beweglichen Oberteil, dem Läufer.

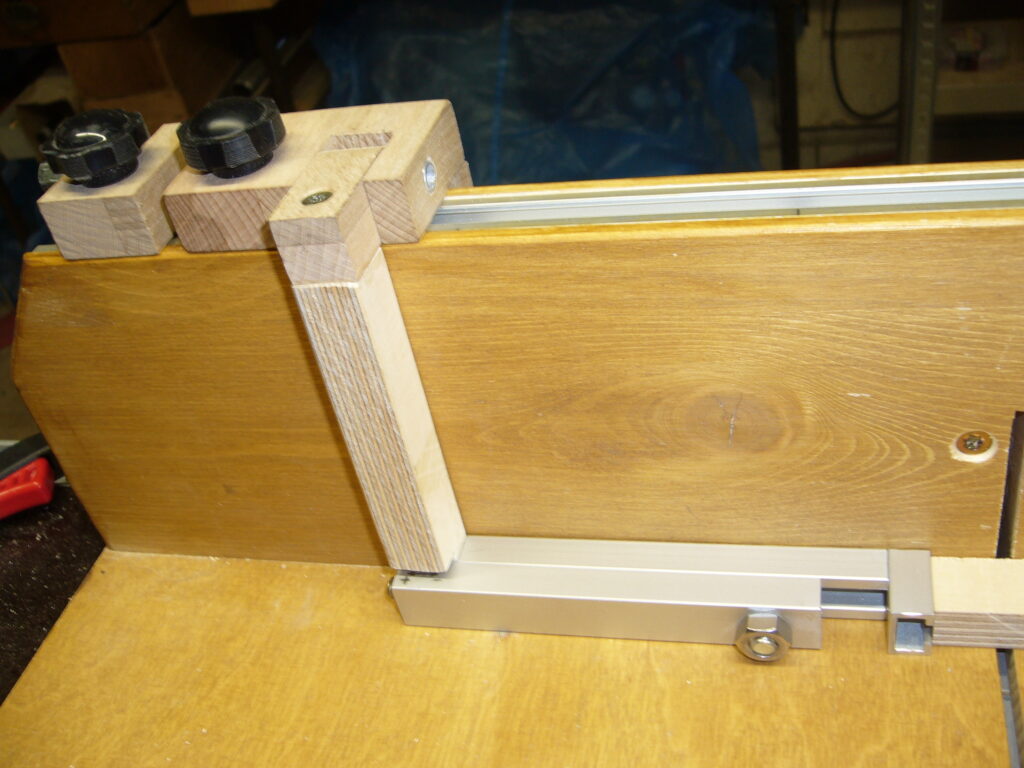

Bild 1: zeigt das Anlegen des Werkzeuges am fixiert gesägten Werkstück (rechts im Bild). Der Anschlag links wird angerückt und fixiert.
Bild 2: der Stick-Maker wird um 90° gedreht, nach links an den Anschlag geschoben und das Werkstück nachgerückt.

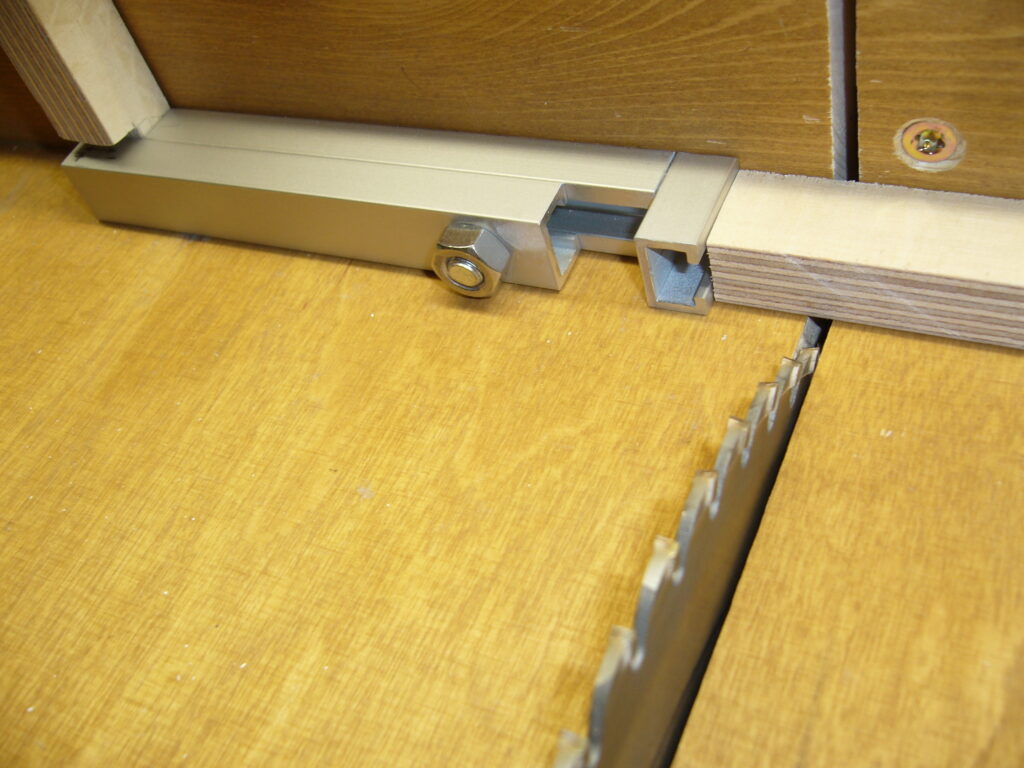

Bild 3: nun kann massgenau gesägt werden.

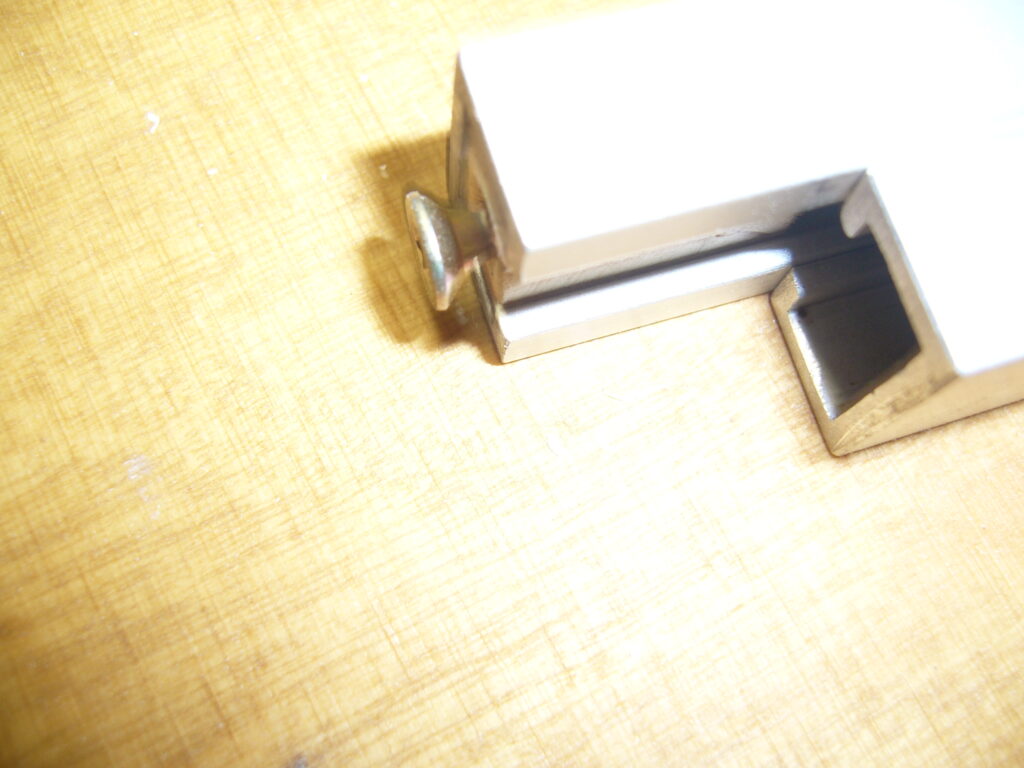

Bild 4: Die Einstellschraube sitzt, im Unterschied zum Kerf-Maker, jetzt hinten am Läufer!

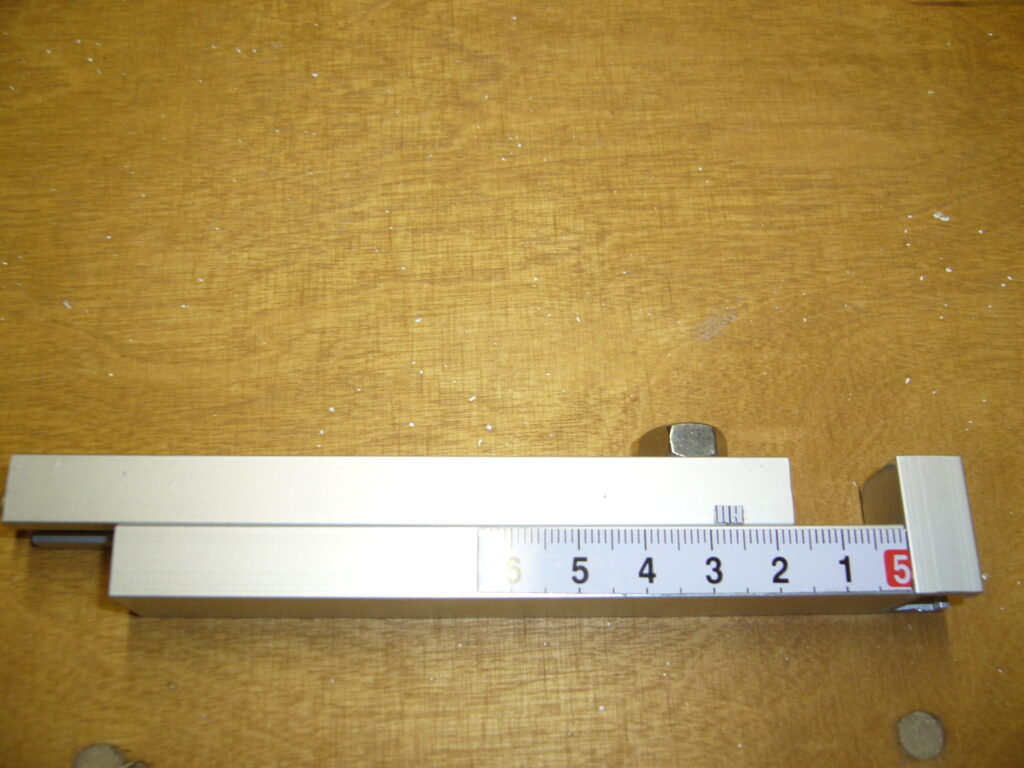

Bild 5: die aufgeklebte Skala ermöglicht zusätzlich eine manuelle Einstellung des STM.

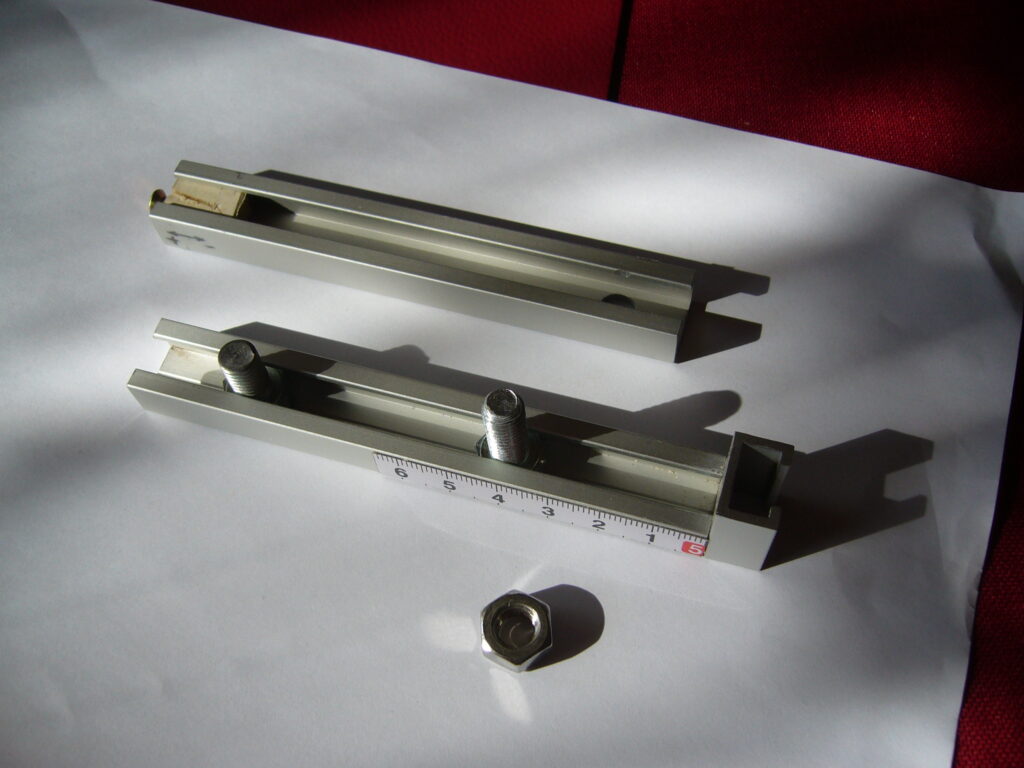

Bild 6: zeigt den STM zerlegt, die linke Maschinenschraube dient als Führungsbolzen und ist eingeklebt, die rechte ist natürlich beweglich und dient zum Feststellen des Läufers.
