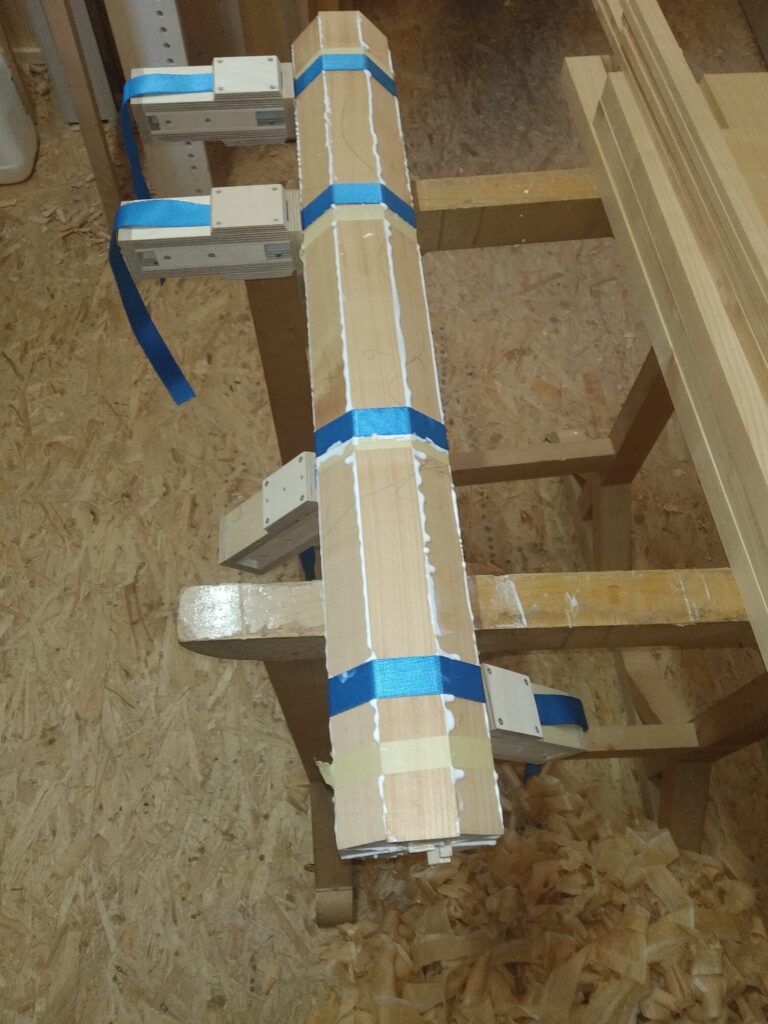

Zum Verleimen polygonaler Objekte aus keilförmigen Elementen sind Bandspanner sicherlich die beste Wahl, um gleichmäßig den nötigen Druck auf die Leimfugen auszuüben. Im Gegensatz zu Schlauchschellen verdrücken diese aufgrund der Flexibilität des Bandes auch wesentlich weniger die Kanten des Werkstücks. Allerdings haben die kommerziell erhältlichen Modelle mehrere Nachteile: Sie sind relativ groß, verhältnismäßig teuer (besonders wenn man viele benötigt), und vor allem lassen sich damit kleine Objekte schlichtweg nicht spannen.

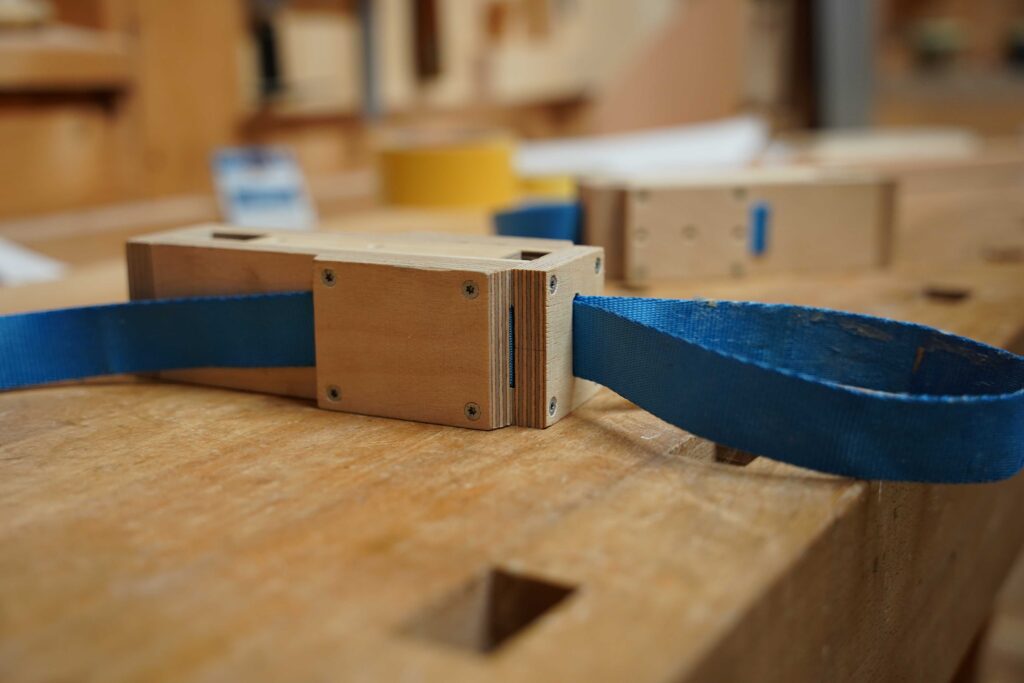

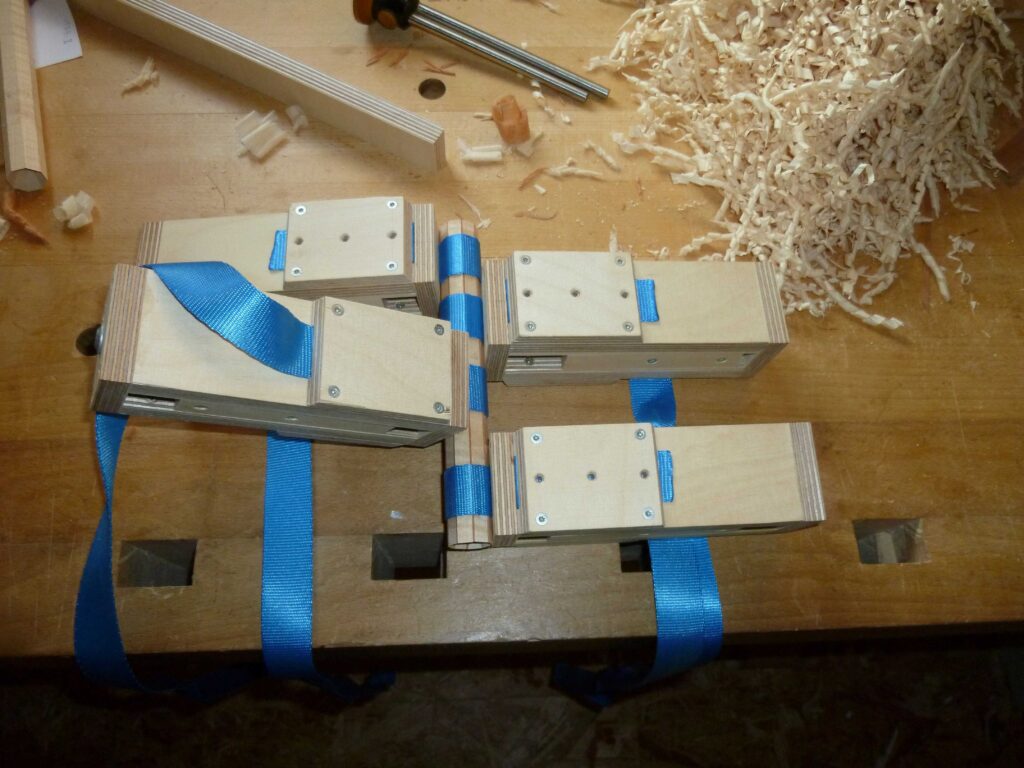

Daher konstruierte ich ein Modell, das sich mit moderatem Aufwand sehr kostengünstig fertigen lässt. Der große Vorteil besteht weniger in der Dimension (die auch nicht besonders gering ausfällt), sonder in der Möglichkeit, polygonalae Werkstücke von weniger als 20 mm Breite spannen zu können. Dies ermöglicht die schmal geschlitzte Frontplatte, welche das Band eng zusammen hält.

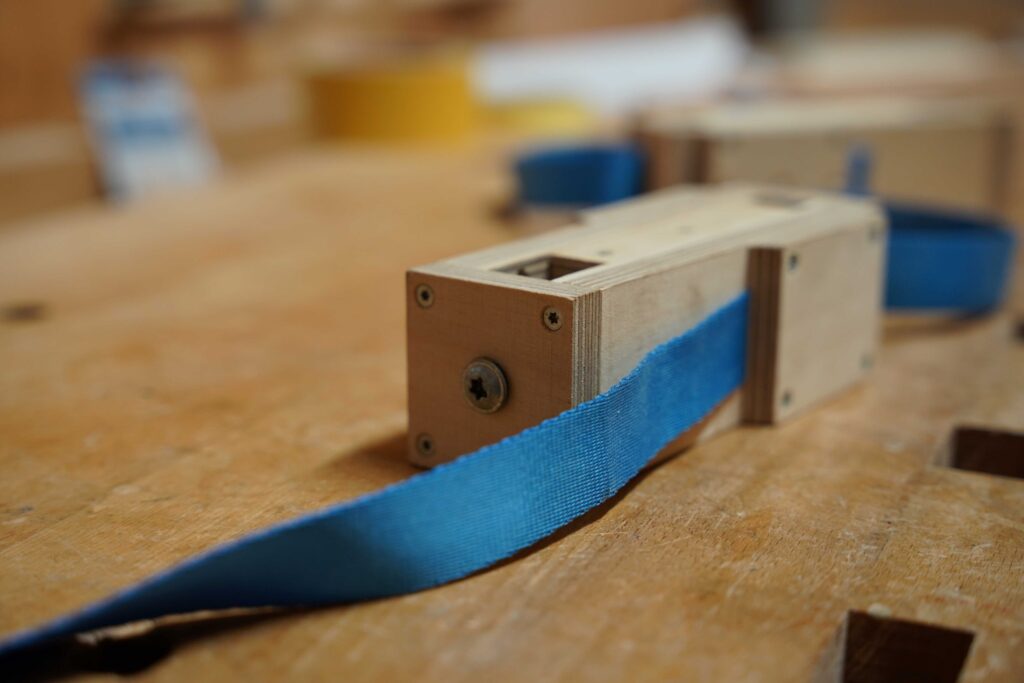

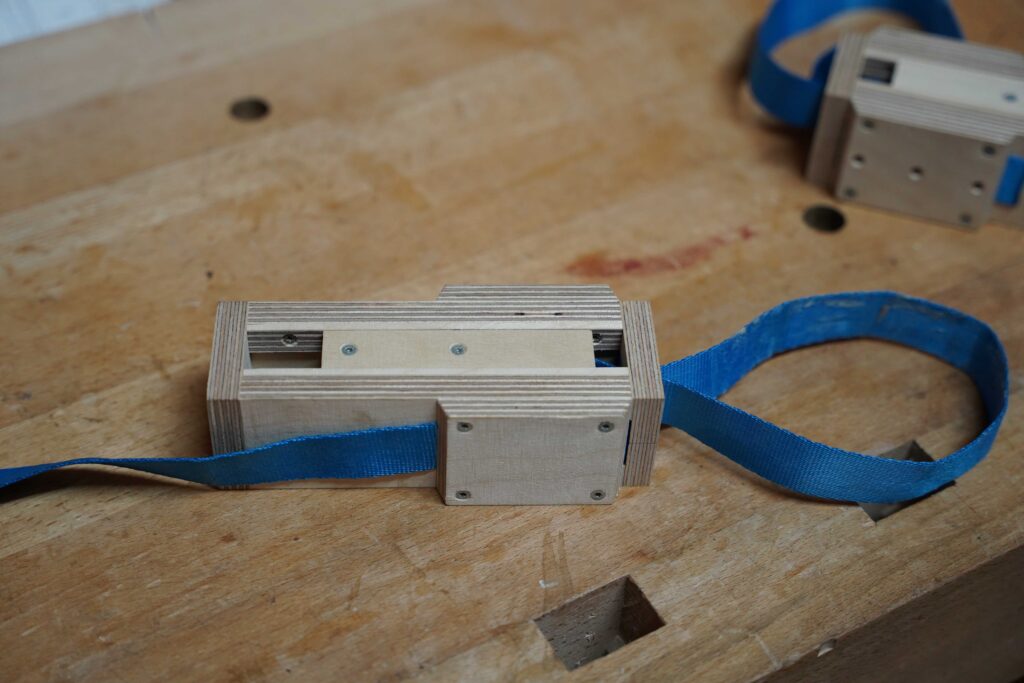

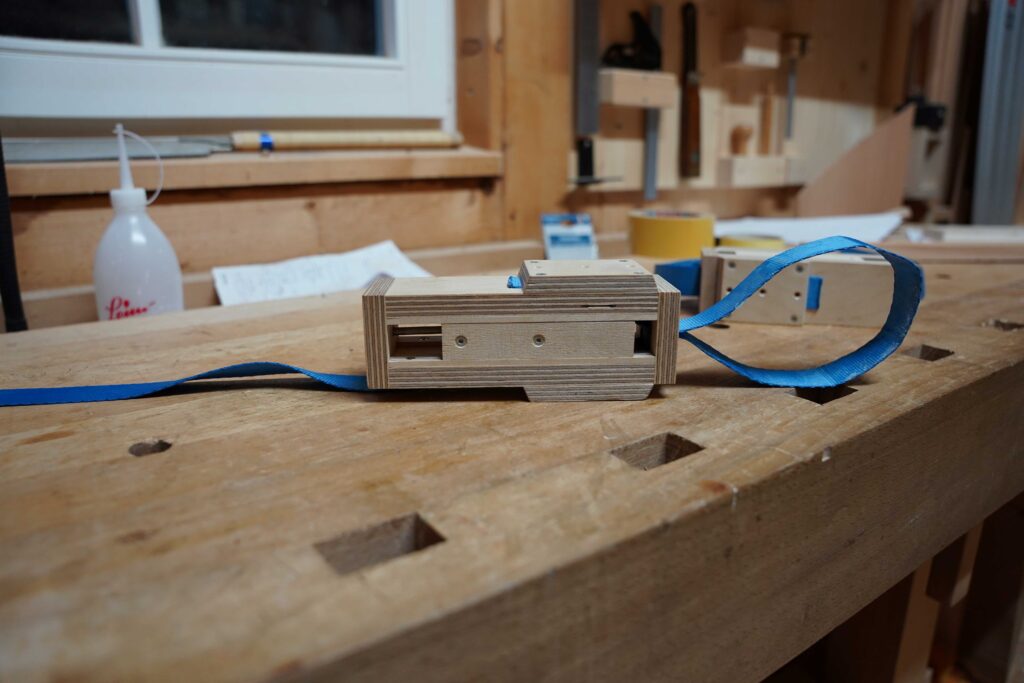

Das eigentliche Spannelement wird durch Nuten im Korpus des Spanner geführt und über eine Tellerkopfschraube zum Anziehen des Bandes nach hinten gezogen. Durch das Lösen der seitlichen Andruckplatte lässt sich das Band passend zum Werkstückumfang nachziehen.
