Universelle Absaugung

Lesergalerie Werkstatttipps

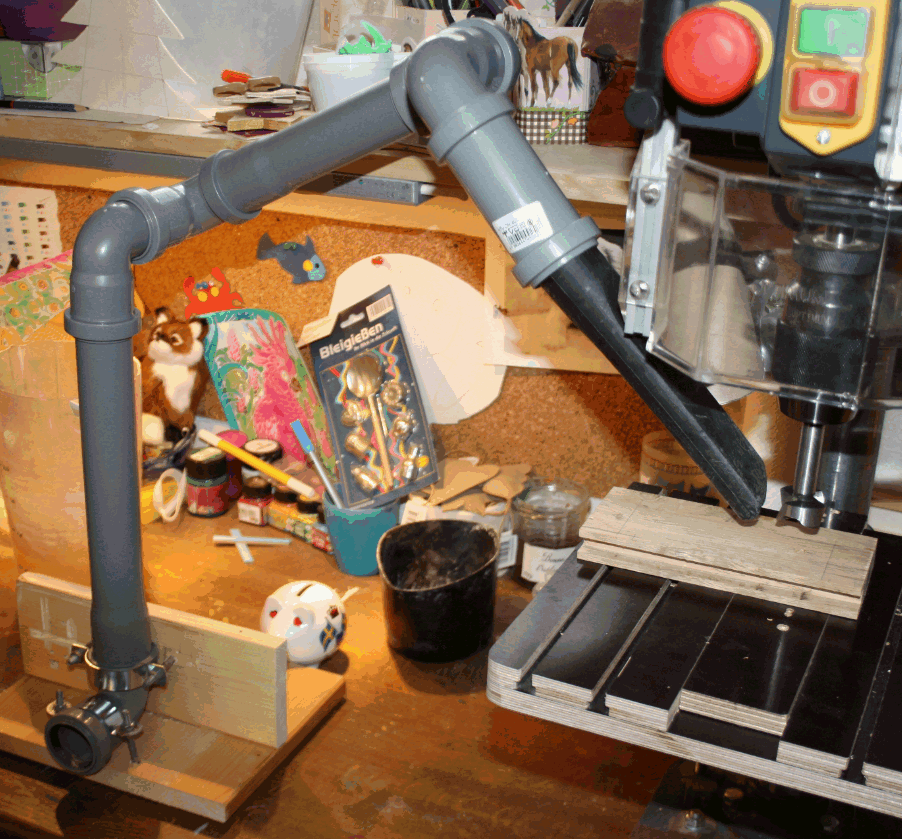

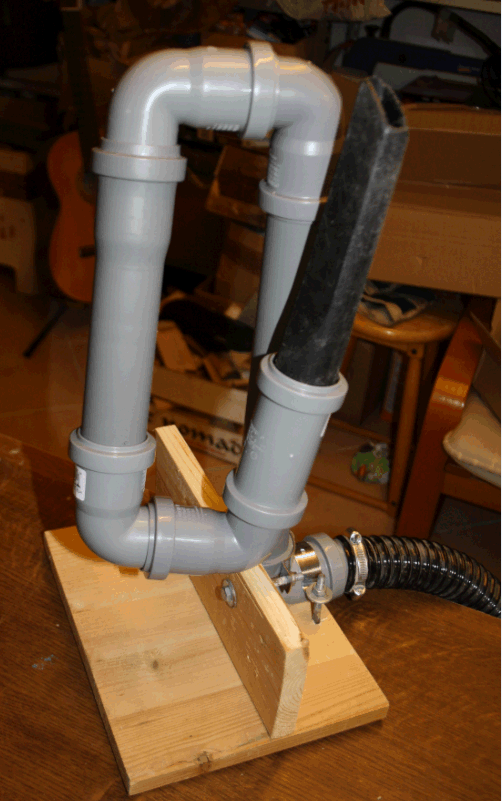

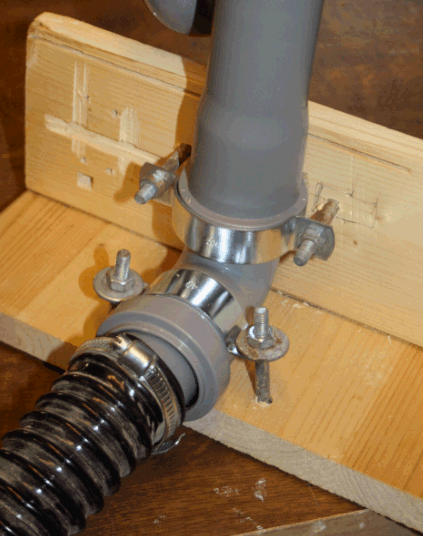

Das Thema "Absaugung" treibt mich schon länger um. Speziell für die Säulenbohrmaschine und meine kleine Proxxon Fräsmaschine war es schwer eine Lösung zu finden. Nun habe ich endlich die für mich optimale Lösung gefunden. Aus einfachen 40mm PE Rohren habe ich mir eine hochflexible Absaugung gebaut. Für den Stand wird einfach ein 90° Winkelrohr auf ein Holzbrett (25x25cm) mit Rückwand geschraubt (mit zwei Schellen). Danach werden nach Bedarf Rohrteile angesetzt. Meinen Werkstattsauger stecke ich unten in das Winkelrohr. Die Saugerspitze kommt in ein Doppelrohr (zweimal Weiblich) und fertig ist der Lack.

Benötigte Zeit

1 Stunden

Verwendetes Werkzeug

Säge
Bohrmaschine
Schrauber

Verwendete Materialien

5x 90°-Winkel PE Rohr 40mm
1x 30cm PE Rohr
1x 15 cm PE Rohr
1x Doppelbuchse PE Rohr
2x Rohr-Schelle
1 Holzbrett
